自硬砂鑄造生產成套設備

自硬砂鑄造成套設備適用于鑄鐵、鑄鋼及有色鑄件的多品種生產，滿足呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃砂和VRH等自硬砂工藝要求。

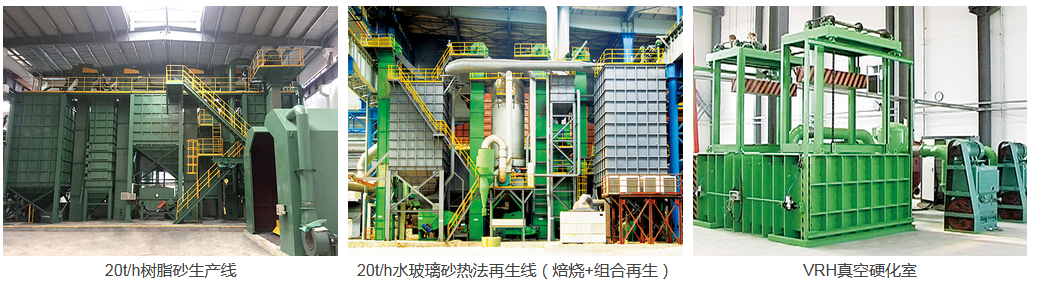

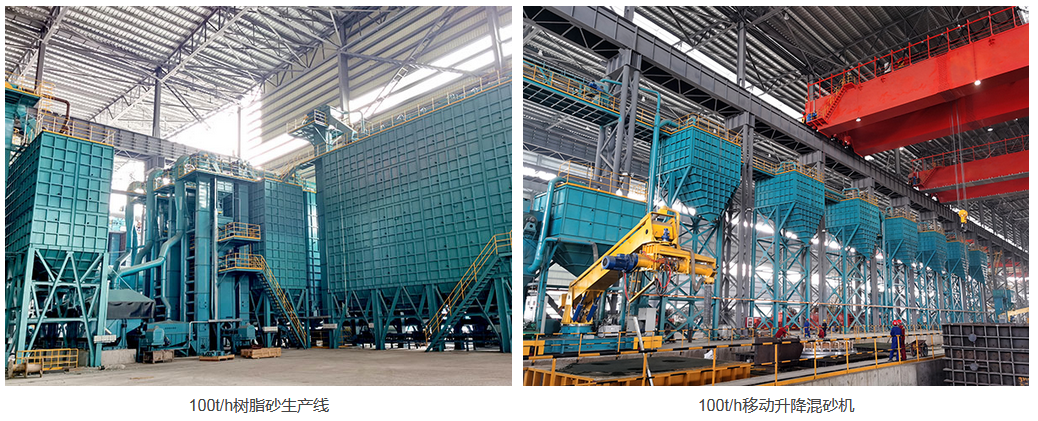

樹脂自硬砂生產線

生產線包括落砂系統、破碎再生調溫系統、混砂造型系統、除塵系統、電控系統等設備。

熱法再生線

熱法再生包括落砂系統、焙燒爐系統、破碎再生調溫系統、混砂造型系統、除塵系統、電控系統等設備，用于鑄鋼件的多品種生產，滿足酯化水玻璃砂、堿酚醛樹脂砂等自硬砂工藝要求。

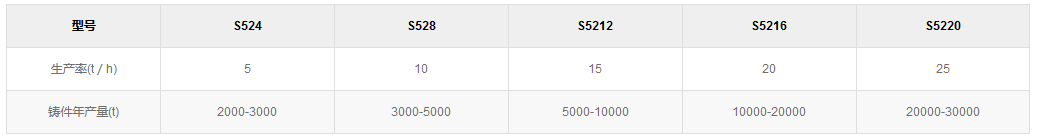

生產線技術規格（表中為單線規格）





落砂系統

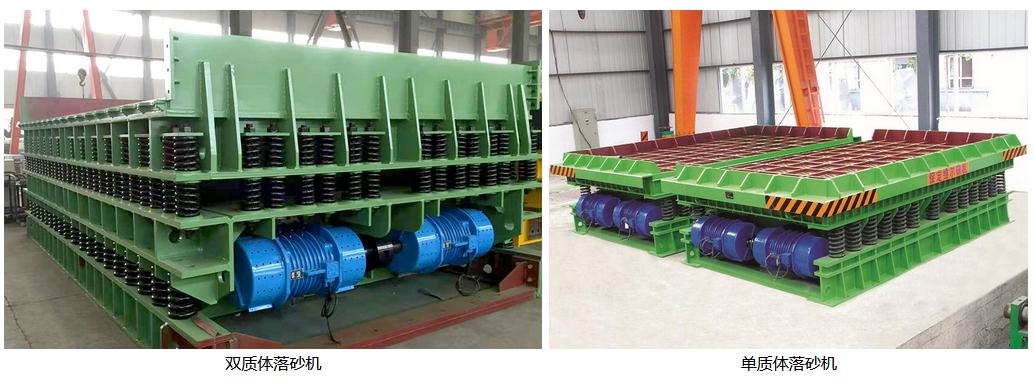

落砂機有單質體、雙質體落砂機和振動輸送落砂機，滿足不同工藝的舊砂落砂處理。

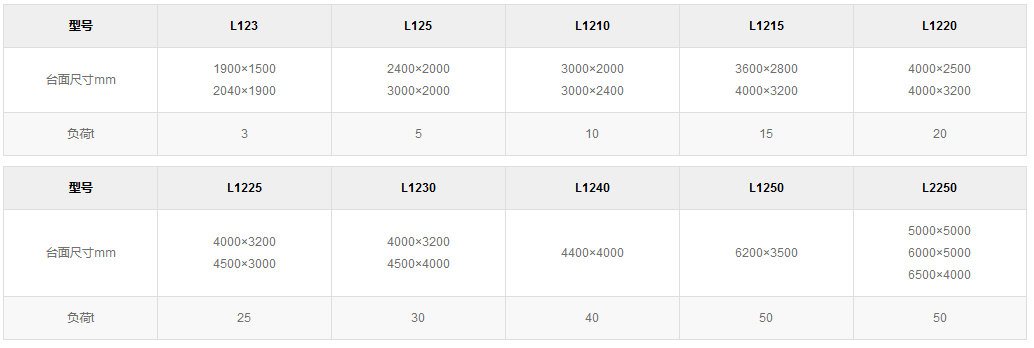

落砂機規格







舊砂再生、風選與精細磁選設備





主要包括再生機、風選分離和精細磁選機等。用于破碎后舊砂的精細磁選、再生脫膜及微粉分離，滿足舊砂回用要求。根據呋喃、堿酚醛樹脂和酯化水玻璃砂、VRH等不同工藝，配置不同的再生分離設備。

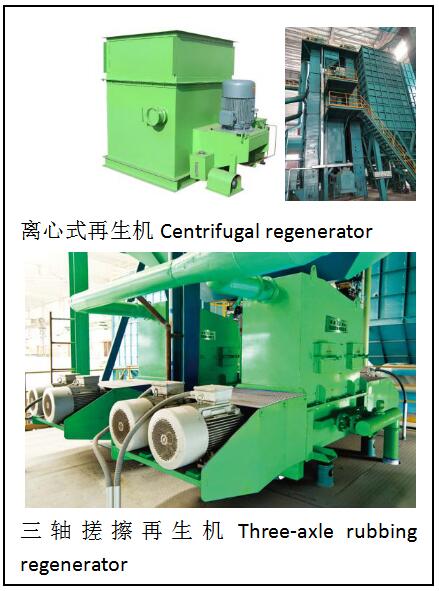

離心式再生機主要用于樹脂砂再生，砂粒破碎少、再生均勻、脫膜率高。三級串聯再生用于堿酚醛樹脂砂再生，效果良好。

三軸搓擦再生機用于堿酚醛樹脂砂、水玻璃+有機酯和VRH等工藝的舊砂再生和沸騰風選，與離心再生組合使用效果良好。

熱法再生焙燒爐用于酯化水玻璃砂熱法再生，經焙燒的舊砂通過離心+搓擦組合再生，效果良好。



砂溫冷卻設備





砂冷卻調溫設備有砂溫調節器和沸騰冷卻風選機等。

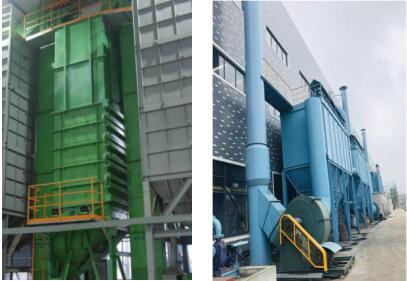

除塵系統：落砂系統和再生系統分別配置布袋脈沖除塵器，達到國家環保要求。





自硬砂連續式混砂機

自硬砂連續混砂機有固定式、移動式和升降式等多種形式，生產能力5-100t/h。適用鑄鐵、鑄鋼及有色鑄件的呋喃、堿酚醛樹脂砂、酯化水玻璃、VRH等各種工藝的混砂造型。

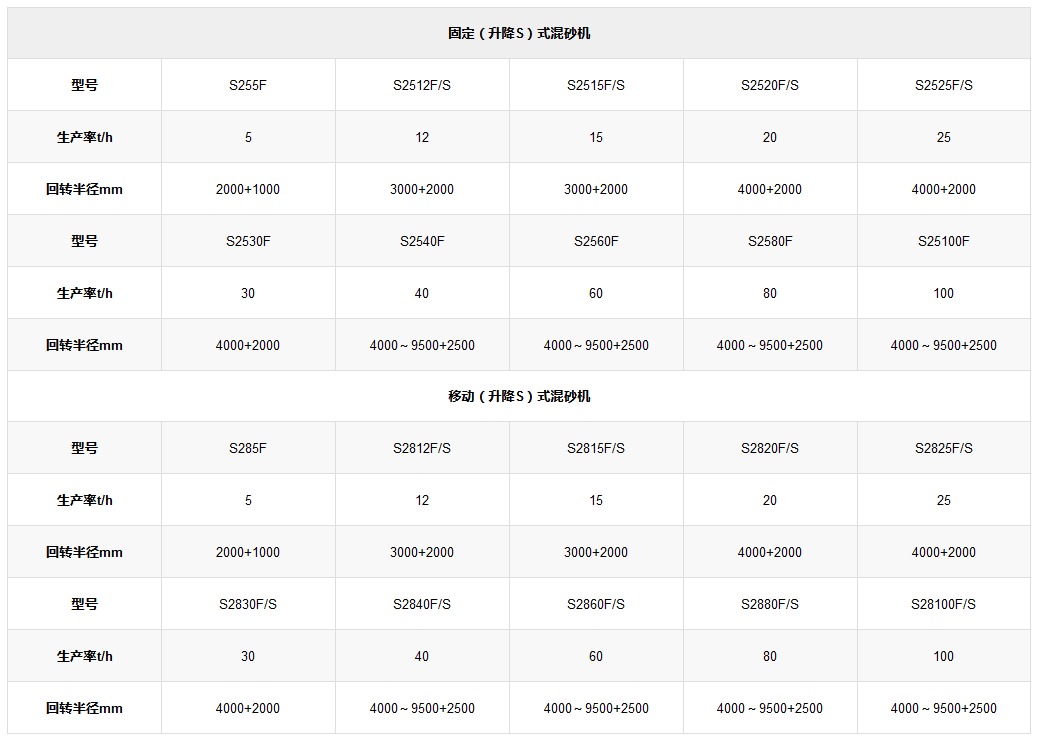

混砂機規格





固定（升降）連續式混砂機主要由輸送大臂、混砂小臂、液料系統、電控系統和升降機構等組成，用于自硬砂定點混砂造型。

全開式混砂槽體，內襯耐磨鑄鐵襯板，混砂葉片插裝定位，混砂均勻性高。

液料系統選用進口高精度耐腐蝕液料泵，定量精確。

電控系統采用進口PLC控制，具有手動、自動控制和快慢硬、面背砂等多種配比。

升降機構采用雙液壓缸，升降范圍根據客戶要求設定。







 移動（升降）連續式混砂機主要由混砂機、移動車、車載砂斗和除塵器等組成。移動車采用雙軌多輪同步行走機構，變頻控制實現快慢速行走。適用于中大型鑄件混砂造型。

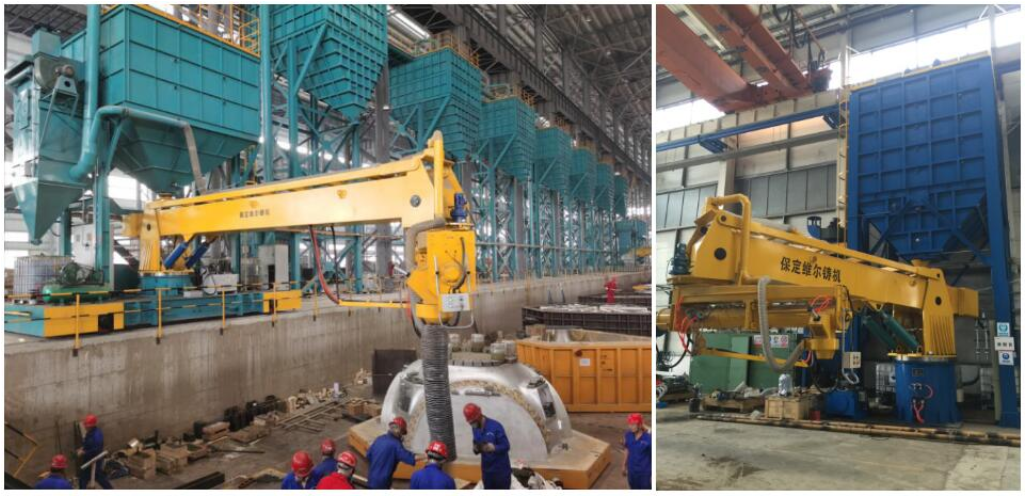

大型混砂+振實造型

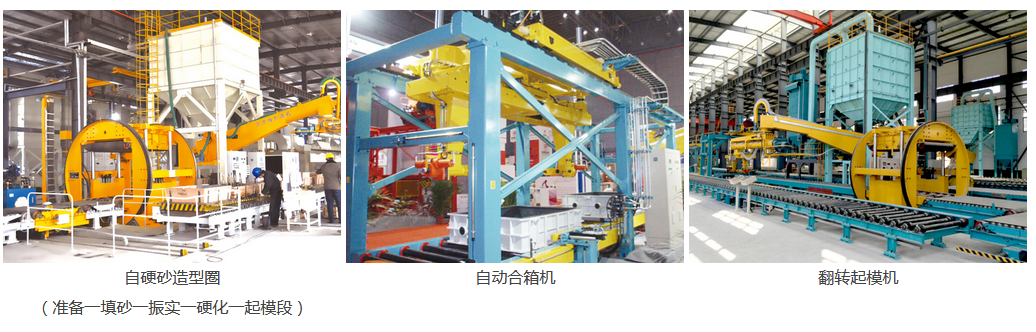

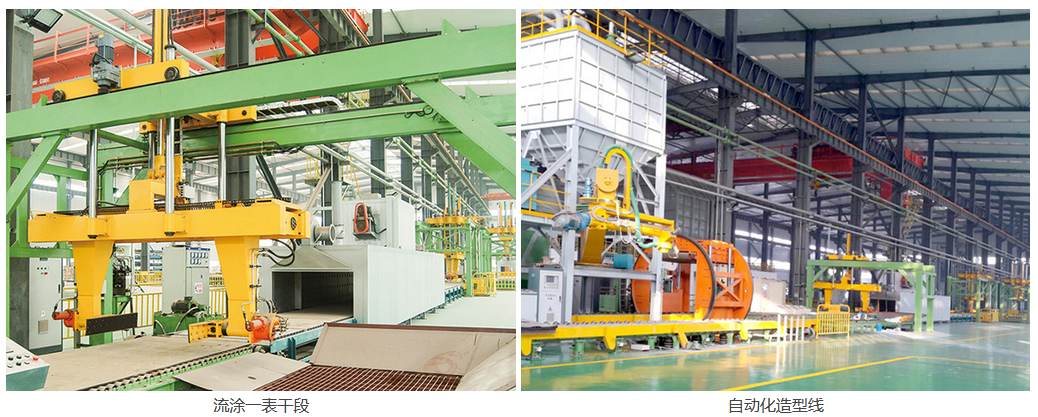

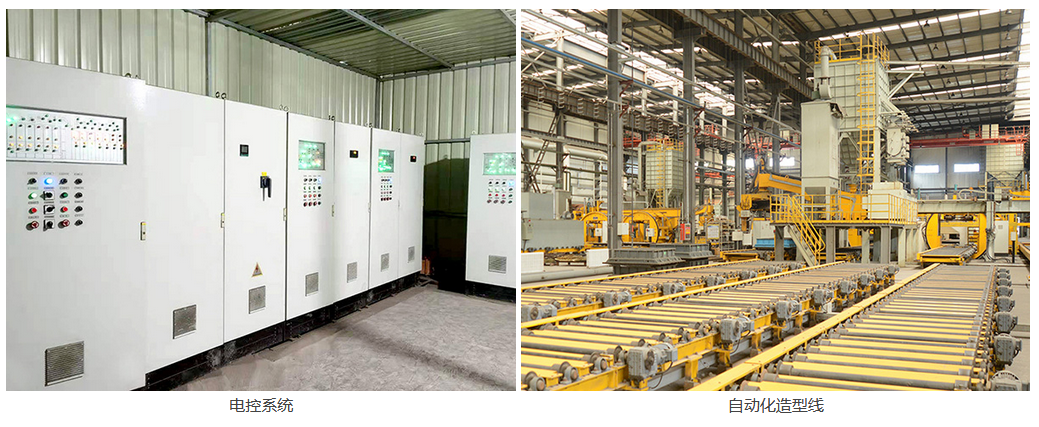

自硬砂造型生產線

自硬砂造型線主要由混砂機、機動輥道、翻轉起模機、振實臺、流涂機、表干爐、合箱機、轉運車和澆注冷卻輥道及電控組成。

全線自動高效，運行可靠，環境清潔。適用于呋喃樹脂砂、堿酚醛樹脂砂、酯化水玻璃砂以及VRH等各種自硬砂中小鑄件的批量生產。

自動合箱機自動完成造型線上箱、下箱的合箱工作，合箱平穩精確、效率高。

翻轉起模機全液壓驅動完成夾緊、翻轉、起模等動作，循環周期連續可調。翻轉、起模速度采用比例閥調節，實現"慢一快一慢"無沖擊運行。
